Micro-Lock Plus连接器系列是一款专为紧凑型应用场景量身打造的连接器产品。这款连接器在高温环境中展现出卓越可靠的电气和机械性能，同时其小巧的物理尺寸使其成为节省空间的理想选择。该系列连接器旨在满足严格的行业要求，包括在严苛环境下的应用需求。

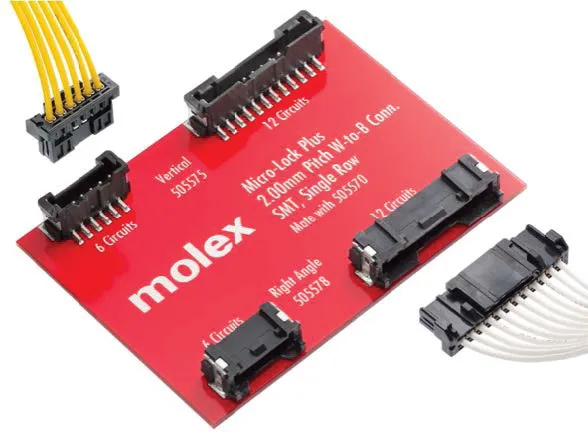

                                                                                          ▲Micro-Lock Plus 2.00毫米端子间距线对板连接器

特色优势：

1、便于灵活设计产品 --- 单排立式和卧式插头，2至16路；

2、有助于避免锡须的产生，可确保信号的纯净和持续。端子坚固可靠 --- 表面贴装式端子；

3、连接器可牢固地固定在PCB 上，可缓解焊点应力 --- 坚固的金属焊片；

4、可适应严苛环境 -- 低卤素和耐高温能力；

5、在不牺牲紧凑性的情况下提供可靠的对配抓握力 --- 带强制锁定功能的2.00毫米端子间距连接器；

6、加强锁定，实现更可靠的连接 --- 外锁；

7、提供牢固的对配抓握力，并有助于确保恰当的对配连接 --- 尺寸宽大的强制闩锁，锁定时发出咔嗒声。

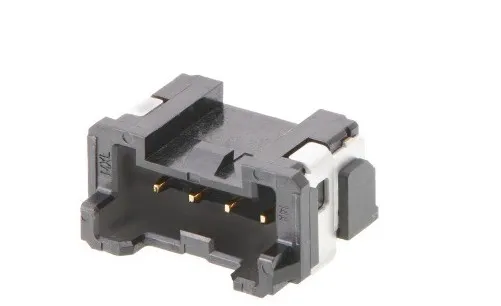

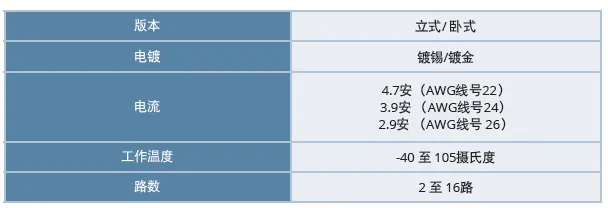

Micro-Lock Plus 2.00毫米端子间距且触点采用镀金工艺的单排连接器，2 至 16 路

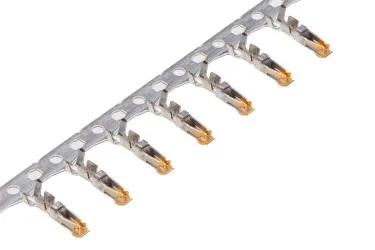

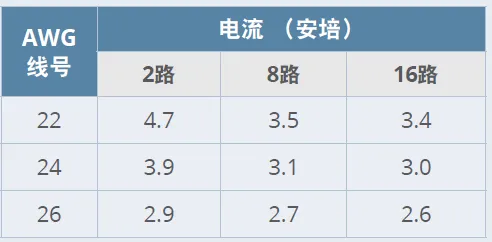

Micro-Lock Plus 2.00毫米端子间距端子

        市场和应用场合：

1、数据通信：服务器；

2、消费类产品：白色家电、游戏机、无人机、空调、激光打印机、真空吸尘器、台式电脑、电动工具；

3、汽车：方向盘、换挡拨片、组合开关、与其它单元的内部链接、工业自动化设备。

▲空调

▲白色家电

▲方向盘开关

▲服务器

▲无人机

▲工业自动化

        规格参数：

1、参考信息

包装：卷盘（端子）；压花（针座组件）；袋子（插座塑壳）

对配器件：Micro-Lock Plus 连接器

设计计量单位：毫米

是否符合RoHS标准：是

是否低卤素 ：是

2、电气参数

电压（最大值）：250伏

电流（最大值）：4.7安培（2 路/AWG线号 22）

接触电阻（最大值）：10 毫欧

绝缘耐压：800伏交流

绝缘电阻（最小值）：1000 兆欧

3、机械参数

压接端子插入力（最大值）：9.8牛

压接端子抓握力（最小值）：25.0牛

压接端子拔脱力：39.2牛（最小值）（AWG 22）

塑壳锁定强度：80牛（最小值）（6至16路）

可插拔次数（最大值）：30 次

4、物理参数

塑壳：插座−PBT；针座−PA

针座引脚：黄铜、锡和金

压接端子：铜合金、锡和金

工作温度：-40 至 +105摄氏度



了解更多信息，请访问MOLEX官网：连接器 | Molex
