为恶劣环境设计车辆或电子产品？需要用于48伏电力系统的连接器吗？了解MOLEX  MX150连接器系列——坚固、可靠，适用于您的独特应用。看看它如何推动您的创新“超越车库”！

一、MOLEX  MX150连接器特性和优点

在汽车和商用车辆行业，工程师不断受到挑战，需要在同等空间内容纳更多电子器件，提高装配速度，降低生产成本。MX150 连接器系统比传统式 USCAR 连接器封装尺寸更小，旨在实现简单牢固的装配。

客户在寻找一种可靠、坚固且成熟的连接器设计，以用于 48V 接线应用。MX150 中压连接器使用经过验证的 MX150 设计，额定电压升级至高达 60 V。

客户想要满足市场对使用油冷的更加强大、性能更高的电机的需求，并且需要可用于这些设计的电气连接。MX150 直通密封式连接器采用密封耐油设计，旨在实现油冷电动机技术。

1、以相同外形提供低压和中压功能

MX150 中压连接器采用经过验证的 MX150 外形，只需最少的设计工程工作，就能使汽车制造商升级到 48V 接线架构。这种 48V 升级功能通过减少各种车载应用中的接线尺寸，大大节省了成本和重量。

2、完整系统解决方案

MX150 为 1.50 毫米连接器系统提供完整的封装解决方案。设计人员可以选择以各种电镀选项提供的兼容外螺纹和母端连接器和端子，以满足特定应用需求。

3、灵活性和节省空间

由于 EPA 法规和减小电池尺寸的需要，节省空间和重量对于内燃机 (ICE) 和纯电动汽车而言比以往任何时候都更加重要。MX150 连接器提供了多种电路尺寸和连接器选项，为设计人员带来了可实现各种汽车应用的灵活性和更小空间。

4、恶劣环境下的高质量、可靠连接

MX150 产品系列是久经考验且经过行业测试的产品，具有出色的保修性能。此外，这些产品还提供高度工程化的连接器外壳、密封技术和位置保证设计，确保高质量连接，使 MX150 成为设计师的首选解决方案。

产品分类：

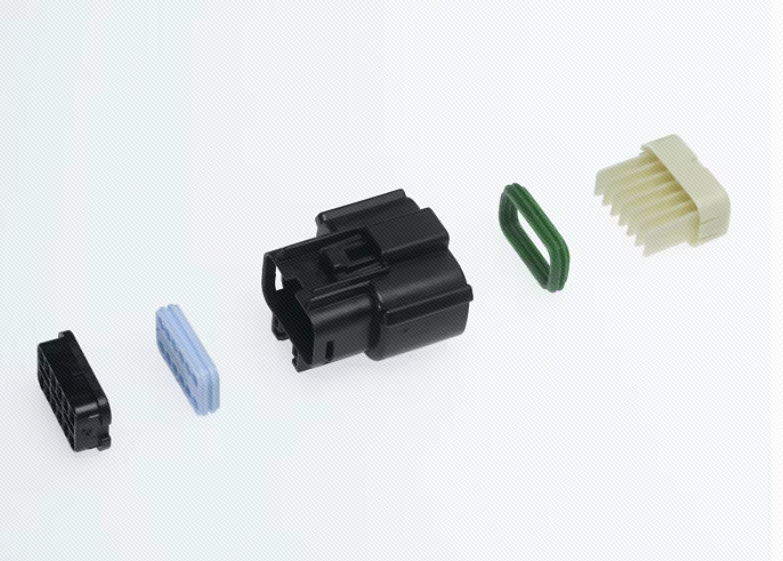

1、密封式连接器

通过将多种尺寸的端子集成到一个封装中来提供完整解决方案，实现出色的灵活性并节省空间

提供具有 1.50、2.80 和 6.30 毫米端子的混合选项。

有助于消除连接器之间的意外断开

提供连接器定位 (CPA) 选项。

确保压接的端子导线正确锁定到连接器

连接器采用预先装配的端子位置保证 (TPA) 插座。

在 4 类温度下为发动机、高振动、发动机罩下和底盘下环境提供强劲性能，并提供 V0 版本（经过 UL1977 认证）

MX150 使用 USCAR-20 (FCLT)/USCAR-2 修订版 4/USCAR-21 行业接口。

提供设计灵活性，适合各种应用

选件包括面板安装密封垫片、高温热塑外壳、M3 夹紧端子和双密封耐油直通连接器。

提供紧凑型连接器并有助于消除装配成本

一体式 3.50 毫米间距插座支持微型化并能简化组装操作。

2、中压连接器

无需更改连接器类型，即可使用升级后的 48V 接线，

MX150 中压连接器额定电压为 60V，可支持汽车和商用车应用中的中压接线。

可以从现有的 MX150 连接器直接升级，在升级到 48V 接线时可以减少工程成本

MX150 中压连接器使用与经过验证的 MX150 连接器相同的封装尺寸和插座设计。

符合汽车行业的严格要求

该设计符合 IEC 60664-1 规范，通过了 USCAR-2、USCAR-21 和 GMW3191 认证。

为中压接线应用提供完整解决方案

对于高达 60V 的应用，还提供带混合选项的 1.50、2.80 和 6.30 毫米端子。

3、端子

为中等功率（14 至 22 AWG）应用提供高性能连接

1.50 毫米端子系统还提供较低的插入力。

提供可靠、经济的连接

可用于刀片和插座磨砂密封及电缆密封端子的锡、银和金选项。

提供卓越的性能

端子的额定电流高达 22.0A。

无需单独的电缆密封件，从而减小封装尺寸

MX150(1.50 毫米)端子的密封垫技术支持汽车电子元件微型化。

二、MX150 连接器与竞品有何不同?

凭借密封垫技术，MX150 连接器系统比其他同类 USCAR 连接器小得多，这对于面临空间限制难题的工程师来说非常有用。

三、Molex莫仕 MX150 直通密封连接器设计如何提供出色的密封性能?

该设计在端子接口处采用了灌封。

与典型的单环密封式连接器相比，独特的双环密封选项提供了冗余。

双缘环密封设计提供了更加可靠的密封。

防油密封专为油冷电机应用而设计。

四、为什么 MX150 直通密封式连接器采用可堆叠的 2*3 连接器设计?

可堆叠设计包括一个用于温度传感器组件的连接器和一个用于旋转变压器组件的连接器。在其他设计中，这些子组件由不同的供应商提供。使用 MX150 直通连接器的组合设计提供了采购灵活性并有助于降低供应链风险。
